產品簡介：

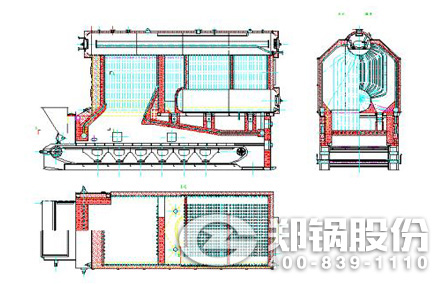

SZL系列水冷拱、膜式水冷壁組裝鍋爐是我集團公司獨家開發并融合散裝鍋爐爐拱優點的一種新型水管組裝鍋爐，它將大型鏈條爐排鍋爐燃燒系統水冷拱技術及膜式水冷壁技術巧妙應用到組裝鍋爐上，屬國內首創，技術指標處于國內領先水平。

該鍋爐效率高、超負荷能力強、煤種適應性廣，被譽為當代國內同類產品最佳設計方案，具有世界先進水平。

產品用途：

廣泛適用于學校、紡織廠、服裝廠、印染廠、餐廳、食品廠、飲料廠、豆制品廠、肉制品廠、罐頭廠、酒廠、制藥廠、包裝廠、建材廠、涂料廠、游泳館等企事業單位場所。

性能優勢

1、爐膛及燃燼室兩側采用膜式水冷壁結構。組裝爐采用膜式水冷壁結構是我公司獨立設計獨創設計，將用于電站鍋爐的膜式水冷壁結構應用于組裝鍋爐，其優點在于傳熱面積大、傳導效果好、熱損失低、氣密性好、爐墻不變形、不漏灰。

2、爐膛前、后水冷壁管向下延伸至爐排上部形成前、后拱。該結構是在原成熟散裝鍋爐基礎上增加的，在其他受熱面積不變的基礎上又增加了爐膛輻射受熱面，超負荷能力更強；前后拱以水冷壁管為骨架并用高鋁水泥澆注而成，從而避免了原鍋爐三折線拱磚長期高溫燒烤出現斷裂、拱塌的弊病，從而延長了拱的使用壽命。

3、該爐拱設計采用“西安交通大學國家科技進步二等獎”的倒“α”火焰爐拱技術，前拱高而短，后拱低而長，增加了煙氣在爐膛內的燃燼時間，提高燃燒效率；流線型后拱可將爐排中后部吹起的未燃盡碳粒拋向前部，使煤更易引燃，著火線整齊；煤種適用性廣。

4、爐排前后軸長度比國內同型號產品加長，延長了燃料在爐膛中燃燒時間，使煤的燃燒充分，降低了爐渣含碳量；增大了爐排有效面積，鍋爐超負荷能力明顯增強。

5、采用雙側進風，沿爐排縱向分設六個獨立風室，各風室間均有獨立的調風裝置可分別調節各風室的風量大小，以達到最佳調節燃燒效果。

技術參數

• 雙鍋筒縱置式鏈條爐排蒸汽鍋爐
• 雙鍋筒縱置式鏈條爐排熱水鍋爐

型號規格	額定蒸發量(t/h)	額定蒸汽壓力(MPa)	額定蒸汽溫度(℃)	給水溫度(℃)	設計燃料	在線訂購	出廠方式
SZL4-2.5-AⅡ	4	2.5	226	20	Ⅱ類煙煤		快裝
SZL6-1.25-WⅢ	6	1.25	194	20	Ⅲ類無煙煤		組裝
SZL8-1.25-AⅡ	8	1.25	194	20	Ⅱ類煙煤		組裝
SZL10-1.25-AⅡ	10	1.25	194	20	Ⅱ類煙煤		組裝
SZL12-1.25-AⅡ	12	1.25	194	60	Ⅱ類煙煤		組裝
SZL15-1.25-AⅡ	15	1.25	194	105	Ⅱ類煙煤		組裝
SZL20-1.25-AⅡ	20	1.25	194	105	Ⅱ類煙煤		組裝
SZL25-1.25-AⅡ	25	1.25	194	105	Ⅱ類煙煤		組裝
SZL30-1.25-WⅢ	30	1.25	194	105	Ⅲ類無煙煤		組裝
SZL30-2.5-AⅡ	30	2.5	226	105	Ⅱ類煙煤		組裝

型號規格	額定熱功率(MW)	額定出水壓力(MPa)	出水溫度(℃)	回水溫度(℃)	設計燃料	在線訂購	出廠方式
SZL7-1.0/95/70-AⅡ	7	1.0	95	70	Ⅱ類煙煤		組裝
SZL7-1.0/115/70-AⅡ	7	1.0	115	70	Ⅱ類煙煤		組裝
SZL14-1.0/95/70-AⅡ	14	1.0	95	70	Ⅱ類煙煤		組裝
SZL14-1.25/115/70-AⅡ	14	1.25	115	70	Ⅱ類煙煤		組裝
SZL14-1.25/115/70-AⅢ	14	1.25	115	70	Ⅱ類煙煤		組裝
SZL17.5-1.25/115/70-AⅡ	17.5	1.25	115	70	Ⅱ類煙煤		組裝
